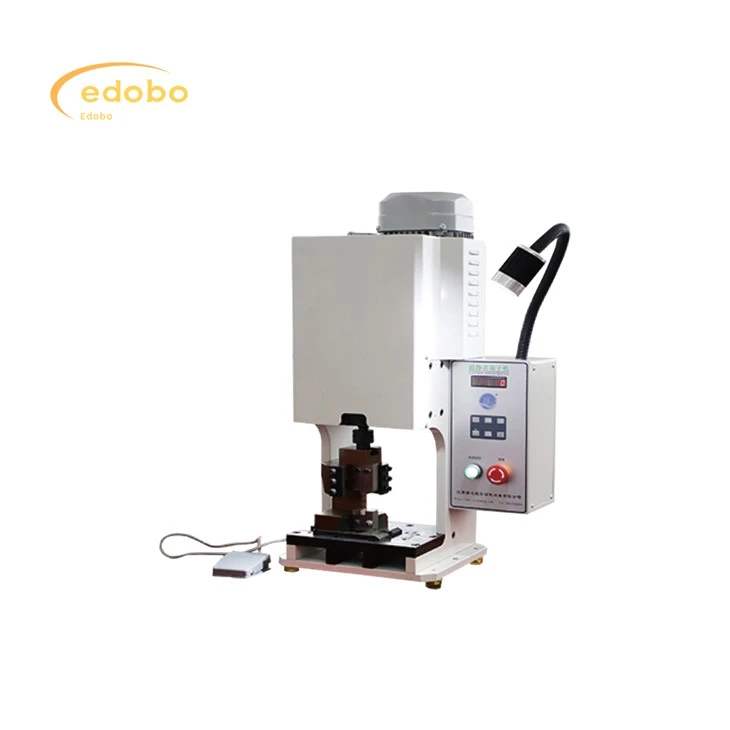

Napelemcsatlakozó gyártó berendezés

A napelemek csatlakozó gyártójának gyártósorunk átfogó automatizált berendezéssel rendelkezik, és együtt működik a rendkívül hatékony eljárás megvalósítása érdekében. A rendszer egy rögzített hosszúságú huzal -adagolóval kezdődik, pontos hosszúságú adagolással. Huzaladagoló (átvitel), bilincsek felhasználásával, majd a vágott vezetékeket szállítja a munkaállomások között. Ezek az állomások magukban foglalják a vágó- és hámozógépet a szigetelés eltávolításához, a csatlakozók csatlakoztatására szolgáló krimpinggépet és egy opcionális krimpolási méret -észlelési állomást a minőségbiztosítás érdekében. A huzaladagoló (átvitel) továbbra is a részlegesen összeszerelt csatlakozókat mozgatja a csatlakozó menetes gépébe és az anya csavarógépbe, automatizálva a végső összeszerelési lépéseket. Egy dedikált kábelcsökkentő gép kábeleket készít a külső kabát eltávolításával. A folyamat egy offline osztályozó géppel zárul le, amely automatikusan rendezi a kész csatlakozókat, elválasztva a jó (OK) termékeket a hibás (NG) egységektől, garantálva, hogy csak a legmagasabb minőségű csatlakozók hagyja el a gyártósort. Ez az integrált, automatizált megközelítés jelentősen javítja a termelési sebességet, csökkenti a kézi kezelést és minimalizálja a hibák kockázatát.

A szálláslekérdezés elküldése

Leírás

Műszaki paraméterek

Solar Panels Production Automatic Trimming

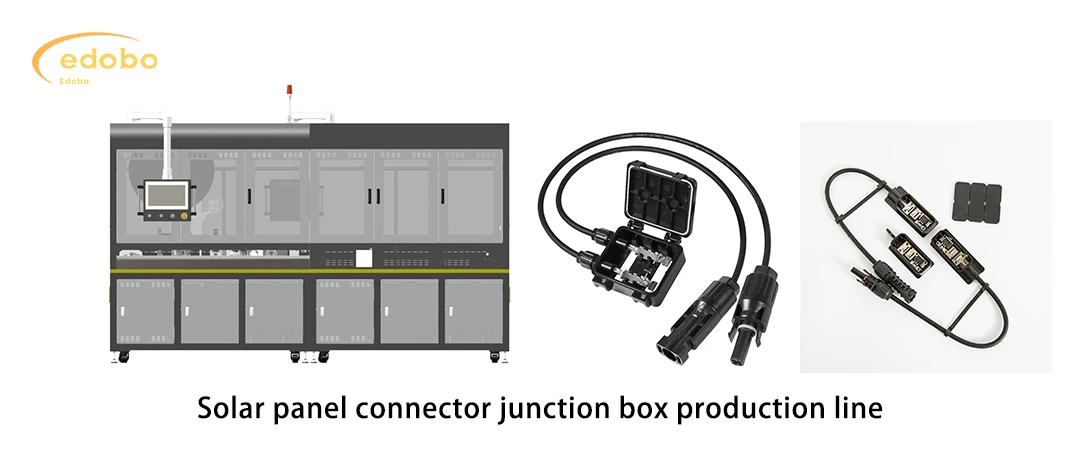

Solar panel connector junction box production line

produc features

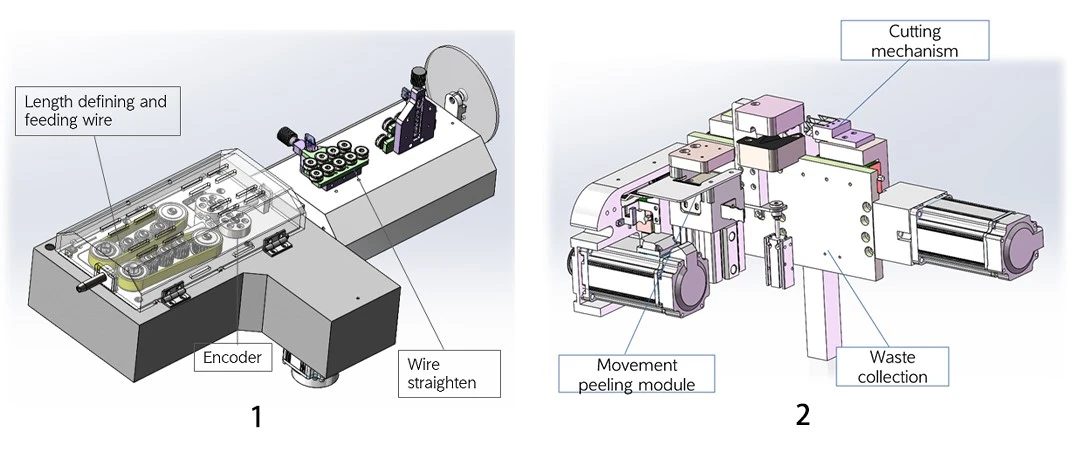

Fixed Length Wire Feeder

1.Fényesített hosszúságú huzal -adagoló:Biztosítja a pontos és következetes huzalhosszokat az optimális feldolgozáshoz.

Teljesen szervo rendszer és zárt hurkú feldolgozás elfogadása a vágóvezeték hosszának stabilitásának biztosítása érdekében;

2. Készítse és hámozógép:Automatizálja a szigetelés vágását és levágását, a vezetékek előkészítését a krimpinghez.

Hámozáskor ne karcoljon és ne vágja le a rézhuzalt; Hámozás és bőr

Felszerelve egy hulladékgyűjtő rendszerrel a vágott szálbőr összegyűjtésére és feldolgozására.

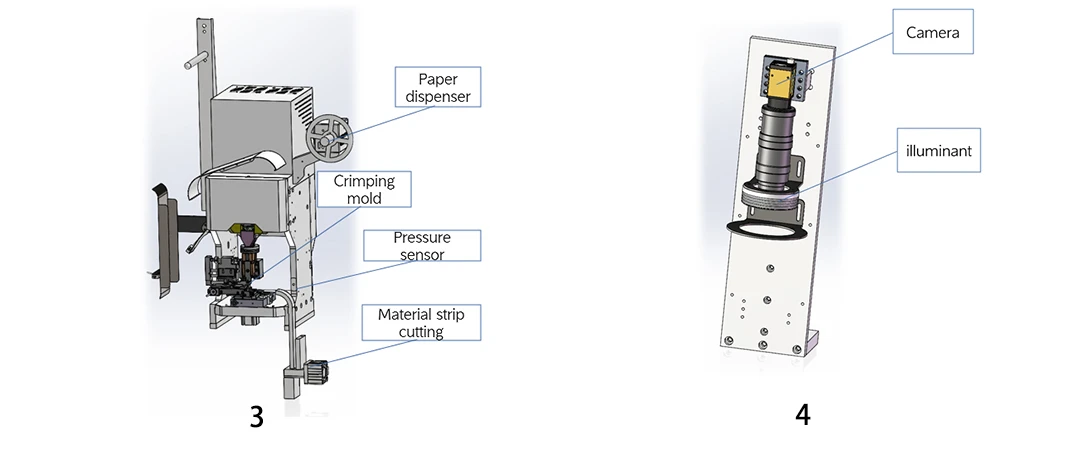

Crimping machine

3. Bíráló gép:Az állomás elsősorban a terminálok és a vezetékek krimpálását tölti be. A hatalom egy szervo rendszert fogad el, amelynek pontossága ± 0. 02 mm;

A munkaállomás OES nyomásfigyeléssel van felszerelve a krimping minőségének felismerésére;

(Minőségellenőrzést biztosít a krimpolási dimenziók ellenőrzésével, biztosítva a következetes teljesítményt.

A modul egy vizuális rendszert alkalmaz, amely elsősorban a kitett rézhuzalok, a rézhuzal -krimping pozíciók stb. Megjelenésének ellenőrzésére;

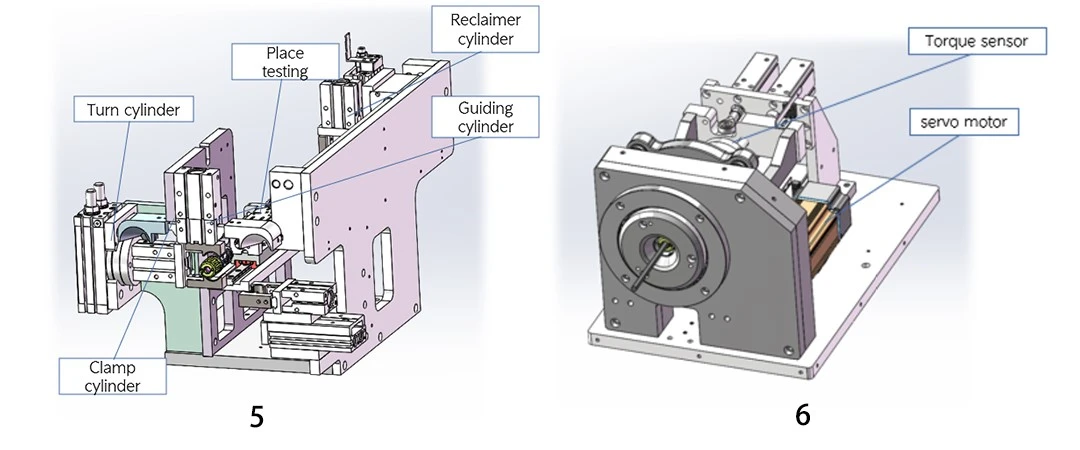

Connector threading machine and nut twisting machine

5.Connector menetes gép:Automatizálja a vezetékek csatlakozóházakba történő beillesztésének folyamatát.

Az állomás elsősorban a kábelek krimpelt terminálokkal történő beillesztésének funkcióját fejezi be a csatlakozókba;
Az állomás fel van szerelve a helyérzékelőkkel, hogy felismerjék, hogy a csatlakozók megfelelően vannak -e beillesztve;

6.Nut csavaró gép:Biztonságosan rögzítse az anyákat a csatlakozókra, kitöltve a szerelvényt.

Az állomás fel van szerelve egy helyzetérzékelővel, hogy felismerje, hogy a csatlakozó a helyére van -e beillesztve;
Olyan nyomaték -érzékelővel van felszerelve, amely valós időben képes észlelni a nyomaték nagyságát

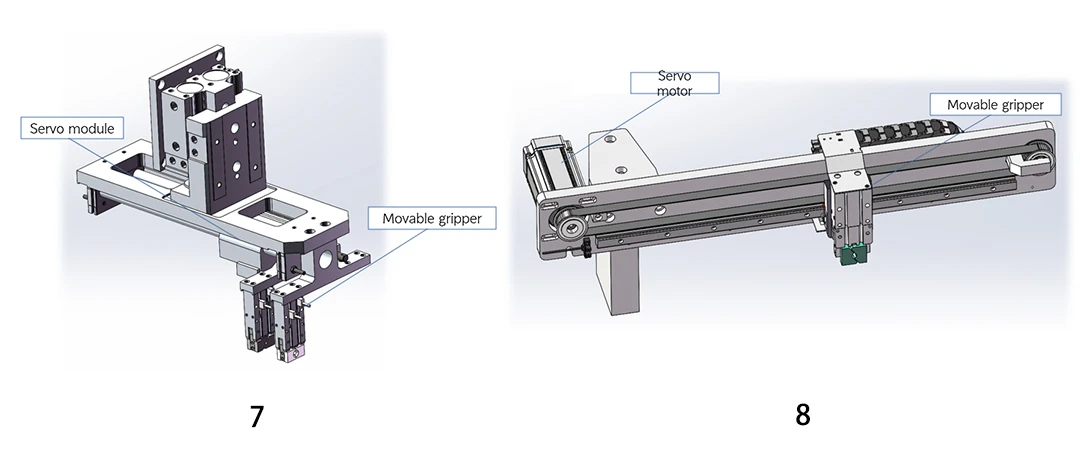

Wire transfer clamp

7. Relokációs állomás:Az állomás elsősorban a vezetékek átadását fejezi be a másik vég feldolgozásának megkönnyítése érdekében.

8.Offline osztályozó gép:A késztermékeket automatikusan rendezi, elválasztva a jó (OK) a hibás (NG) egységektől.

A munkaállomás elsősorban a termékek offline állapotát fejezi be;
A szervomotorok használata elválaszthatja a hibás termékeket a jó termékektől;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Jellemző	Meghatározás
Feldolgozási tartomány	Testreszabható rögzítőállomások csatlakozómodell alapján
Termelési kapacitás	15-20 PCS/Min
Funkció	Az összes csatlakozó alkatrészének teljesen automatikus összeszerelése
Üzemi hőmérséklet	0-40 fok (32-104 F fok)
Nedvesség	40%-80%
Termékképesítési arány	99% -nál nagyobb vagy egyenlő
Légnyomás	0. 5 MPa - 0. 7 MPa (tiszta, száraz levegőforrást igényel)
Tápegység	AC 220V/50Hz
