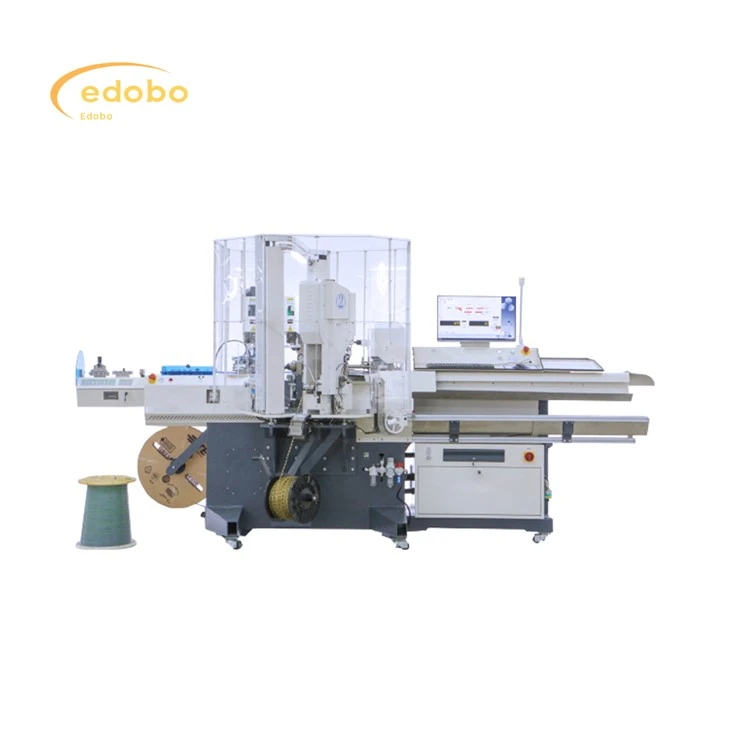

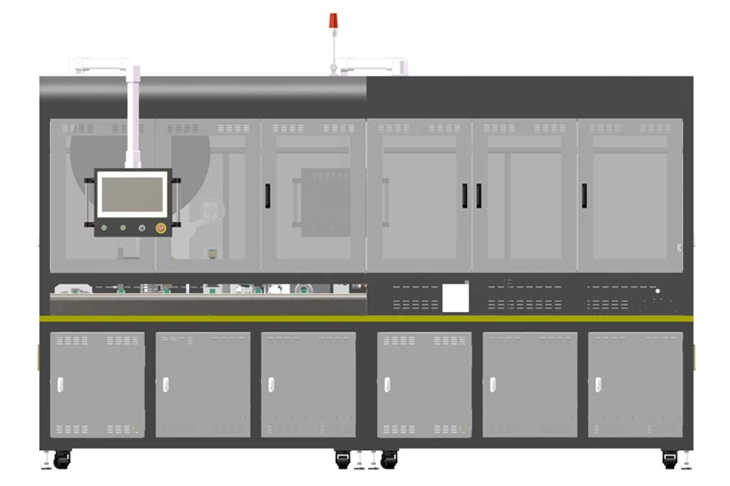

Napelem MC4 csatlakozási vonal gyártósor

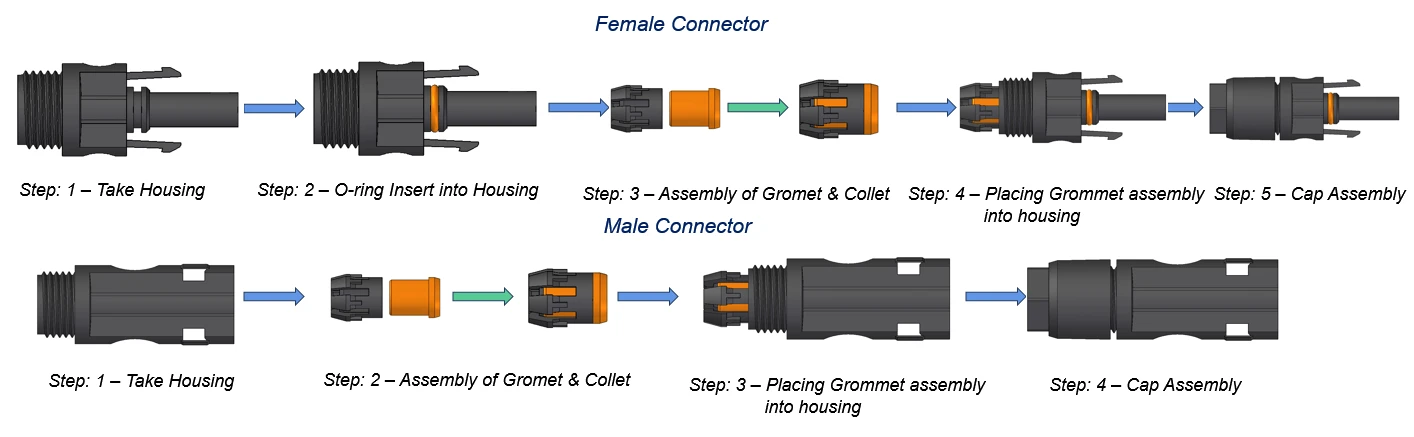

A pozitív és negatív csatlakozók összeszerelése

Negatív pólus (női csatlakozó):

1. Take ház (női csatlakozó):Kezdje a női csatlakozó házával.

2.O-gyűrű betét a házba (női csatlakozó):Helyezze be az O-gyűrűt a női házba.

3. A Grommet & Collet (női csatlakozó) összegyűjtése:Szerelje össze a Grommet és a Collet a női csatlakozót.

4.A grommet szerelvényt házba helyezve (női csatlakozó):Helyezze be az összeszerelt grommet és gyűjtse össze a női házba.

5. Cap összeszerelés (női csatlakozó):Csatlakoztassa a kupakot a női csatlakozó házához.

Pozitív pólus (férfi csatlakozó):

1. Vissza ház (férfi csatlakozó):Kezdje a hím csatlakozó házával.

2. A Grommet & Collet (férfi csatlakozó) összegyűjtése:Szerelje össze a hím csatlakozóhoz és gyűjtse össze a grommhet -t.

3.A grommet szerelvényt házba helyezve (férfi csatlakozó):Helyezze be az összeszerelt grommet és gyűjtse össze a férfi házba.

4. Cap szerelés (férfi csatlakozó):Csatlakoztassa a kupakot a hím csatlakozó házához.

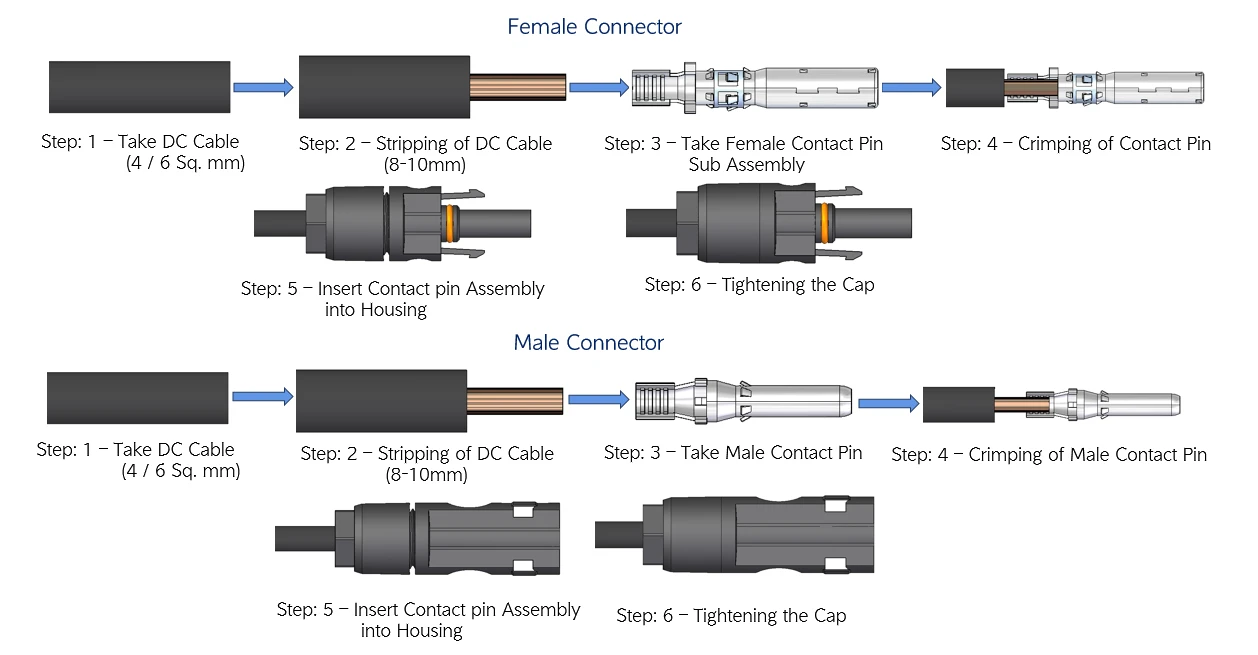

A terminál krimping lépései elsősorban a következő lépéseket tartalmazzák:

2. Vegye DC kábel:Készítsen egy egyenáramú kábelt.

2.A kábel készítése:Csökkentse a szigetelés hosszát a DC -kábelből (vezeték).

3. Válassza ki az érintkezőcsapot:Vegye figyelembe a nőstény vagy férfi érintkezőcsap -szerelvényt

(Helyezze a lecsupaszított vezetéket az érintkezőcsapba, és használjon egy krimpáló szerszámot az érintkezőcsap biztonságos rögzítéséhez a huzalhoz.

5.Az a házba:Helyezze be a Crimped Contact Pin szerelvényt a csatlakozó házába.

6.A kupak megszüntetése:Rögzítse a kupakot a házra a csatlakozó befejezéséhez.

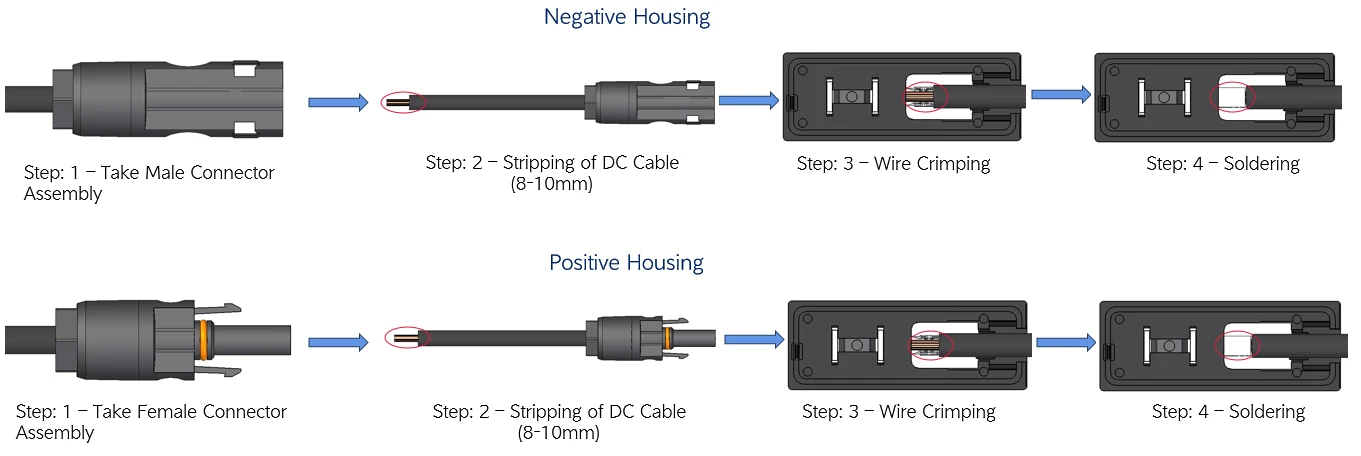

A vezetéket közvetlenül a kereszteződés dobozába csapják be:

Vegye ki a csatlakozó szerelvényét:Vegye ki a hím vagy női csatlakozó szerelvényt.

Csökkentse a kábelt:Csík 8-10 mm szigetelés az egyenáramú kábelből.

Huzalos krimping:Crimp a lecsupaszított huzalt közvetlenül a csomópontba. A Junction Box belső terminálok (gyakran fém fülek vagy csatlakozók) lesznek, amelyek célja a huzal fogadása és biztonságos tartása.

Forrasztás (rögzített):Forrasztja a kapcsolatot. A forrasztó további erőt ad hozzá, és segít megelőzni a kapcsolatot a kapcsolatban.

1. Ezt a gyártósort elsősorban a következő folyamatokhoz használják: kábelterhelés, kábel elrendezés, kábel -táplálkozás és egyenesítés, kábelvágás, kábel -krimpelés, vizuális ellenőrzés, csatlakozó beillesztése, csatlakozócsavarozás stb.

2. A szükséges energiaforrások az elektromosság és a sűrített levegő. Minden munkaállomás és szállítóegység együtt működik, hogy közel legyen.

3. Az egész gép gyártásához használt fő anyag a hegesztett keret, és a korrózióra hajlamos összes alkatrész felületi kezeléseket, például festést és galvanizálást kap, hogy ne korrózió és jó megjelenés legyen a garanciavállalási időszak alatt, vagy még hosszabb ideig.

4. A berendezések kialakítása teljes mértékben figyelembe veszi az ergonómia és a gyári működési biztonságot. A berendezés automatikusan számolhatja a termelési kimenetet.

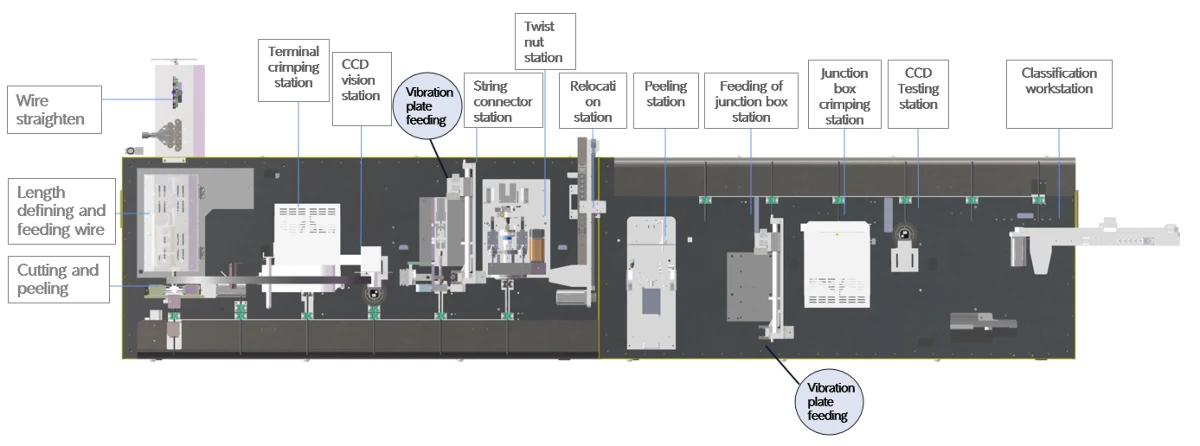

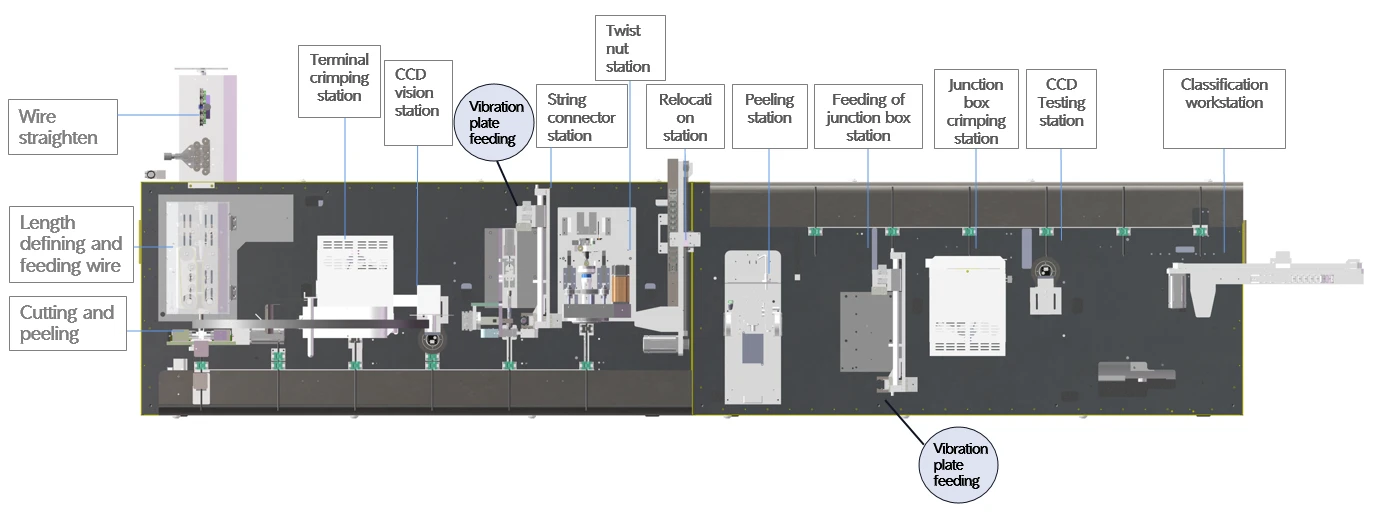

1. A gyártósor alkalmas fotovoltaikus kábelek automatizált feldolgozására. A gyártósor balról jobbra áramlik, és elérheti a huzalszüneteket, a terminális krimpációt, a CCD -detektálást, a csatlakozószálakat, az anya csavarását, a krimping csomópontot, a CCD -detektálást

2. Alkalmazható huzal átmérő: 4mm²

3. Vonalhossz: 15 0 mm -600 mm, tolerancia ± 0,002 * l +1 mm;

4. héj hosszúság tartomány: 1-9 mm;

5. termelési ritmus: 4 másodpercnél nagyobb vagy egyenlő;

6. Gazdaméret: 1200 × 4000 × 2400 mm

7. Emberi gép operációs rendszer: Az megérinthető képernyőfelület egyszerű és tiszta, lehetővé téve a gép működésének gyors irányítását. Az összes paraméter könnyen beállítható és tárolható, és a működési utasítások intuitív és egyszerű módon jelennek meg a képeken keresztül. Jön egy 4- szintű jelszó -védelmi funkcióval (az engedélyek operátorra, minőség -ellenőrzésre, technikusra és menedzserre osztva), a hibafény és a hibakód -koordináció karbantartáshoz, az egyszerű karbantartás elérése és a költségcsökkentés elérése;

8. A legtöbb munkaállomás érett termékeket használ az integrációhoz a termék stabilitásának biztosítása érdekében;

9. A szervo motoros vezérlő rendszer elfogadása a termék pontosságának biztosítása érdekében;

10. A program akár 100 fájlt is tárolhat, és a programszám kiválasztásával érhető el. Az adatbázis -kiszolgáló összegyűjti a termelési adatokat és megszervezi a gyártási vonal minőségét, így kényelmessé teszi a felső rendszer (MES vagy ERP) számára az adatok kinyerését és a termékgyártás során a hálózaton keresztüli termékek feldolgozásának nyomon követését;
