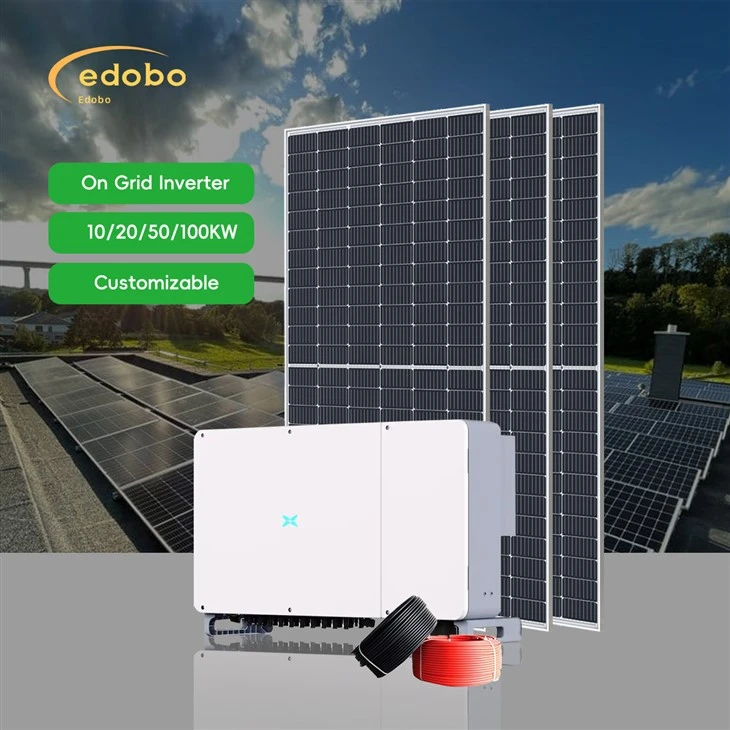

50 kW a rács napenergia -rendszer alkatrészeire

Az 50 kW-os hálózati napenergia-rendszer kiváló választás a kereskedelmi létesítmények, a kis iparágak, az iskolák vagy a nagy lakóépületek számára. A nagy energiatermeléshez és a rácshoz való zökkenőmentes integrációhoz tervezték, ez a rendszer lehetővé teszi, hogy jelentősen csökkentse a villamosenergia -költségeket, és akár a felesleges energiát is eladja a hálózathoz. Az alábbiakban bemutatjuk az Edobo Solar által kínált 50 kW-os, hálózati napenergia-rendszerben szereplő alapvető alkatrészek bontását.

A szálláslekérdezés elküldése

Leírás

Műszaki paraméterek

Bemutatjuk ipari naprendszerünket

product-750-400

Jellemzők:

1. napelemek:

Mennyiség: Körülbelül 100–112 panel, a panel -teljesítménytől függően (mindegyik 550W - 600W).

Típus: Nagy hatékonyságú monokristályos vagy polikristályos panelek.

Cél: Fogja meg a napfényt és átalakítja azt közvetlen áram (DC) villamos energiává.

Jellemzők:

Nagy energiájú konverziós hatékonyság.

Tartós és időjárásálló (IP67/IP68 névleges).

2. Rácskötéses inverter:

Kapacitás: 50 kW vagy több kisebb inverter (pl. 2 x 25 kW).

Cél: A DC villamos energiát a napelemekből váltakozó áram (AC) villamos energiává alakítja felhasználáshoz és a rács táplálásához.

Jellemzők:

Maximális teljesítménypont -követés (MPPT) az optimalizált energiakonverzióhoz.

Beépített biztonsági és megfigyelő rendszerek.

Előnyök:

3. szerelési struktúrák:

Típus: Rögzített dőlés vagy állítható rögzítő rendszerek (tetőtéri vagy földre szerelt).

Anyag: alumínium vagy horganyzott acél a korrózióállóság és a tartósság érdekében.

Cél: biztonságosan tartja a napelemeket az optimális szögben a maximális nap expozíciója érdekében.

4. DC kombinációs mező:

Cél: Kombinálja a DC kimenetet a több napelemről, és táplálja azt az inverterhez.

Jellemzők:

Surge Protection Devices (SPD).

Túláram védelem biztosítékokkal vagy megszakítókkal.

Felhasználási forgatókönyvek

Tétel	Alkatrészek neve	Kép	Műszaki adatok	Mennyiség
1	Mono napelem (Yingli Solar)		Minősített teljesítmény: 450Watt, 144cell, 9BB. Feszültség a PMAX -nél: 41,35V Jelenleg a pmax -nál: 10.89a Nyíltáramú feszültség: 49,9 V Rövidzárlati áram: 11.47a Méret: 2094103835 mm Súly: 23,5 kg	112 darab
2	Rácshoz kötött inverter (Solis)		Minősített kimeneti teljesítmény: 50 kW Névleges rácsfeszültség: 220/380 V vagy 230 V/400V háromfázisú 50Hz/60Hz	1 darab
3	Wifi bot		Ellenőrző rendszer	1 darab
4	PV -kábel		Pv 1- f 4 4 mm2 A piros huzal 350 m A fekete huzal 350 m	400m
5	MC -csatlakozó		Névleges feszültség: 1000 V	18 -os
