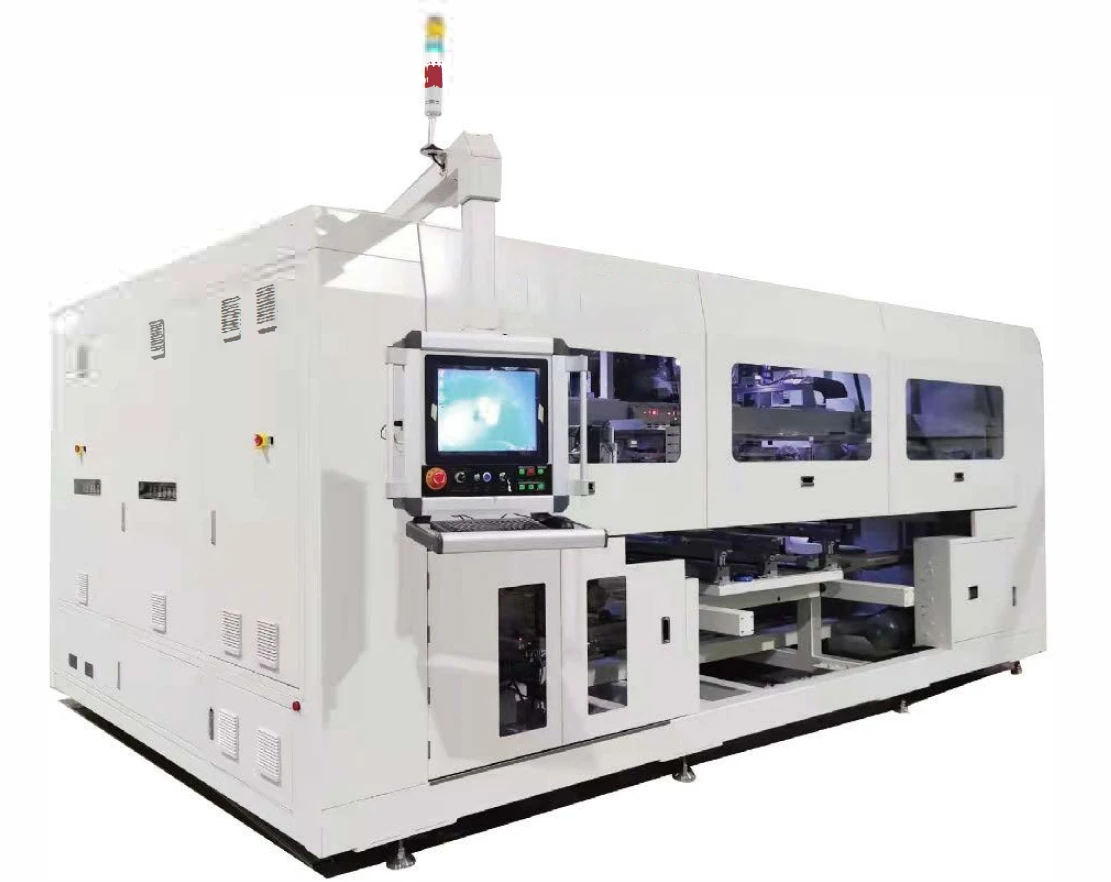

Napelemes gyűjtősín-hegesztőgép

A berendezés funkciója: nyújtsa, korrigálja, vágja, hajlítsa és pontosan helyezze el a fej, a farok és a középső gyűjtősínt, és az emelőkézzel végezzen másodlagos kalibrációt a modulon lévő húron. A zsinór fején és végén lévő vezetékeket egy menetben összeforrasztják a gyűjtősínekkel, és továbbítják a következő munkaállomásra. Ez a gép opcionális feketefesték-kaparó funkcióval, forrasztás utáni érzékelő funkcióval és gyűjtősín-lyukasztó funkcióval.

Auto Bussing

A szerelősor átviszi a sorba rendezett cellapanelt az automatikus bussing gép elülső áramlási állomására, és jelzést ad ki a cellapanelnek a helyére a belépéshez. Az automatikus bussing gép készen áll arra, hogy lehetővé tegye a szerelősor számára, hogy a modult az automatikus buszos gép forrasztási helyzetébe folyassa, és jelet küldjön, amely lehetővé teszi a belépést; A motor mindaddig jár, amíg a modul munkahelyzetbe nem lép, és a jelbeviteli engedély visszavonásra kerül.

♦ Ciklusidő: 17 mp/panel (egyes bypass forrasztás) 21 mp/panel (nyitás Dupla bypass forrasztás)
♦ Aktiválás: 98% vagy annál nagyobb;
♦ Cellaspecifikáció: 166 mm{1}}mm;
♦ Panel specifikáció:
A 156-180 cella:
6 húr x 10 fél darab x 2;
6 húr x 11 fél darab x 2;
6 húr x 12 fél darab x 2;
6 szúrás x 13 fél darab x 2
B.182 Cella:
6 húr x 9 darab x 2:
C.210 Cell:
6 húr x 10 fél darab x 2;
6 húr x 15 egyharmad darab x 2
D.210 Cell:
5 húr x 10 fél darab x 2;
5 húr x 15 egyharmad darab x 2
♦ Cellatér: -0.5-4mm;
♦ Húrköz: 1-6mm; a húrtér megkerülő forrasztása 10 mm-nél nagyobb vagy egyenlő
♦ Üveg jellemzői: szélesség (980-1500mm)* hosszúság (1720-2600mm);
♦ A cella karakterlánc korrekciós pontossága Legfeljebb ± 0,25 mm;
♦ Berendezés tápellátása: háromfázisú 380V 50/60Hz:
♦ Teljesítmény: csúcs 35kW;átlag 25kW;
♦ Levegő: pozitív nyomás {{0}},6~0,8 MPa, negatív nyomás körülbelül - 70kPa;
♦ Berendezés mérete: hossz*szélesség*magasság: 6580*5604*2621 mm (két szerelősorral együtt)
