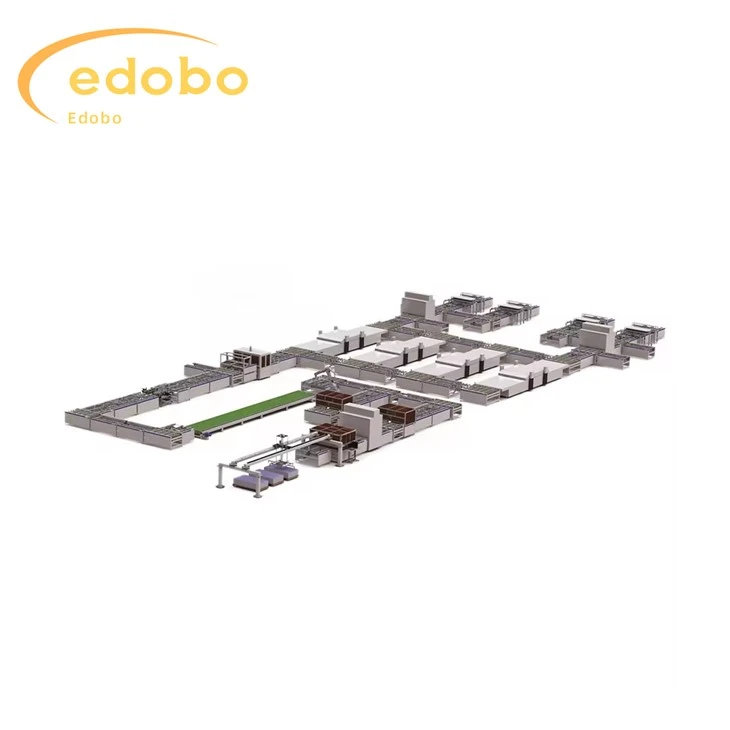

100 MW-600MW napelemes Pv modul gyártósor

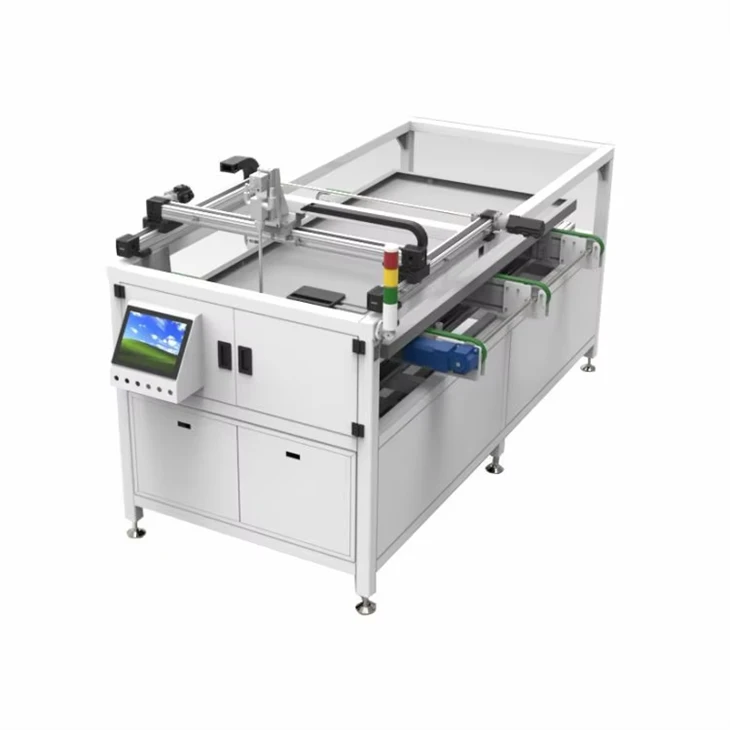

Fektetés (mechanikus)

1. Az etetési mód rövid be és hosszú, és a berendezés feladata, hogy ezeket megfelelő sorrendbe rendezze. Az akkumulátorfüzér hosszú oldala párhuzamos az alkatrész hosszú oldalával. A helyi szedésrendszerrel 96, 72 és 60 darabos komponensek rendezhetők el, és mechanikus beállítási funkcióval rendelkezik.

2. Automatikusan fogadja az akkumulátorfüzéreket, vegye fel az akkumulátorfüzéreket mechanikus helyzetbe, és előegyenesítse az üveget

3. Üveg és EVA fogadása a gyártósorról. Vegye fel az akkumulátor zsinórt a mechanikus helyzetből. Helyezze az akkumulátort sorba az EVA-ra a pozitív és negatív elektródák szerint. Az összes művelet elvégzése után az összetevő kimenete.

4. Az akkumulátorsor elhelyezése vizuális, optikai és mechanikus pozicionálással történik.

1. A gép szinkron szíjat alkalmaz, amelyet szervomotor hajt meg, és lineáris vezetősín vezet, amelynek előnyei a pontos pozicionálás, a stabil működés és a gyors sebesség.
2. A tapadókorong poliuretánból készült, és a szívás után nem hagy nyomot az akkumulátor zsinórján.
3. A gép áram- és gázvédelemmel van felszerelve.
4. A gép teljesen automatikus és nem igényel kézi beavatkozást.
5. Az elemsor pozicionálási pontossága ± 0,3 mm
6. Hat tápkábel, egymástól 1-10 milliméteres távolságra
7. Kompatibilis több elemsorral, 156/182/210 méret, 6-12 darab
8. A fő napelem-ujj 2/3/4/5 ujjal kompatibilis

(1) Gyártósor kapacitása: 100MW-600MW/év.
(2) A berendezés teljesítményigénye 380V (háromfázisú ötvezetékes rendszer), a teljesítményigény az egyes egységek berendezési paramétereiben megtalálható. Az elektromos vezeték konfigurációját cégünk külön biztosítja.
(3) A berendezés sűrített levegőszükséglete 0.6-0,8 MPa, száraz, tiszta, és megfelel az automatizált gyártósorok követelményeinek; Porszemcsék Legfeljebb 1 um, víznyomás harmatpont Kisebb vagy egyenlő, mint -40 fok, olaj (gőzt is beleértve) Kisebb vagy egyenlő, mint 0,1 mg/;
(4) A gyár levegőjének tisztasága nem lehet 300 000-nél alacsonyabb (ISO 8. osztály);
(5) Az átviteli berendezés szállítási sebessége: Az átviteli ciklusidő kevesebb, mint 22 másodperc, ami megfelel az 500 MW/év termelési kapacitás követelményének. A teljes vonal változó frekvenciájú sebességszabályozást alkalmaz, a fő sebességszabályozási frekvencia 30 Hz-re van beállítva, a sebességszabályozási tartomány pedig 0-50 HZ (a fajlagos sebesség az egyes egységek berendezési paramétereiben található);
(6) Távvezeték külső méretei: Ez a berendezés nem szabványos eszköz, és a végső elrendezési diagramot az Edobo Solar biztosítja;
(7) Szerelővezeték magassága és beállítási tartománya: Az egyes berendezések és a sebességváltó között bizonyos magasságkülönbség van. A részletes külső méretekért kérjük, tekintse meg az egyes berendezések műszaki paramétereit; A sebességváltó egység magassága általában 950 mm ± 30 mm;
(8) A távvezeték és a berendezés működési tartománya beállítható a hosszú (1650mm{2}mm) *szélesség (950mm-1500mm) alkatrészek között, lehetővé téve az alkatrészek szállítását különböző laminálási módokon.
(9) A távvezeték sima, és az eltolás mérete kisebb, mint 10 mm;
(10) Ha a berendezés normálisan működik, a berendezés és az átviteli vezetékek által okozott alkatrész-meghibásodási arány kisebb, mint 1/1000;
(11) Zajszint a berendezés működése közben 72 dbA vagy egyenlő (kivéve a kompressziós szivattyúkat)

1. A cella CCD vizuális pozicionálást alkalmaz, amelynek előnye a nagy pontosság és stabilitás;
2. A berendezés automatikusan fogadja, automatikusan elrendezheti és automatikusan exportálja az alkatrészeket, és az elrendezés pontos pozicionálást biztosít;
3. A tapadókorong import szilikon anyagból készül, amely nem hagy nyomot az akkumulátor felületén;
4. Alkalmazza a háromtengelyes mechanikus mozgásmódot (180 fokkal elforgatva);
5. Az oldalirányú mozgás lineáris motormodult alkalmaz, amelynek előnyei a gyors mozgási sebesség, a nagy ismétlődő pozicionálási pontosság és a stabil teljesítmény, a teljes ütemidő megtakarítása;
6. A hosszú és a rövid élváltás beállítása gyors zárszerkezetet alkalmaz, gyors, egyszerű, kényelmes és megbízható beállítás;
